[가구 리폼] 소파테이블 서랍 레일 교체 및 리모콘 보관대 만들기



레이저CNC / 레이저커팅기 / 레이저각인기 라고 불리는
기계를 이용해서, 리모컨 보관대를 만들어 봤다.

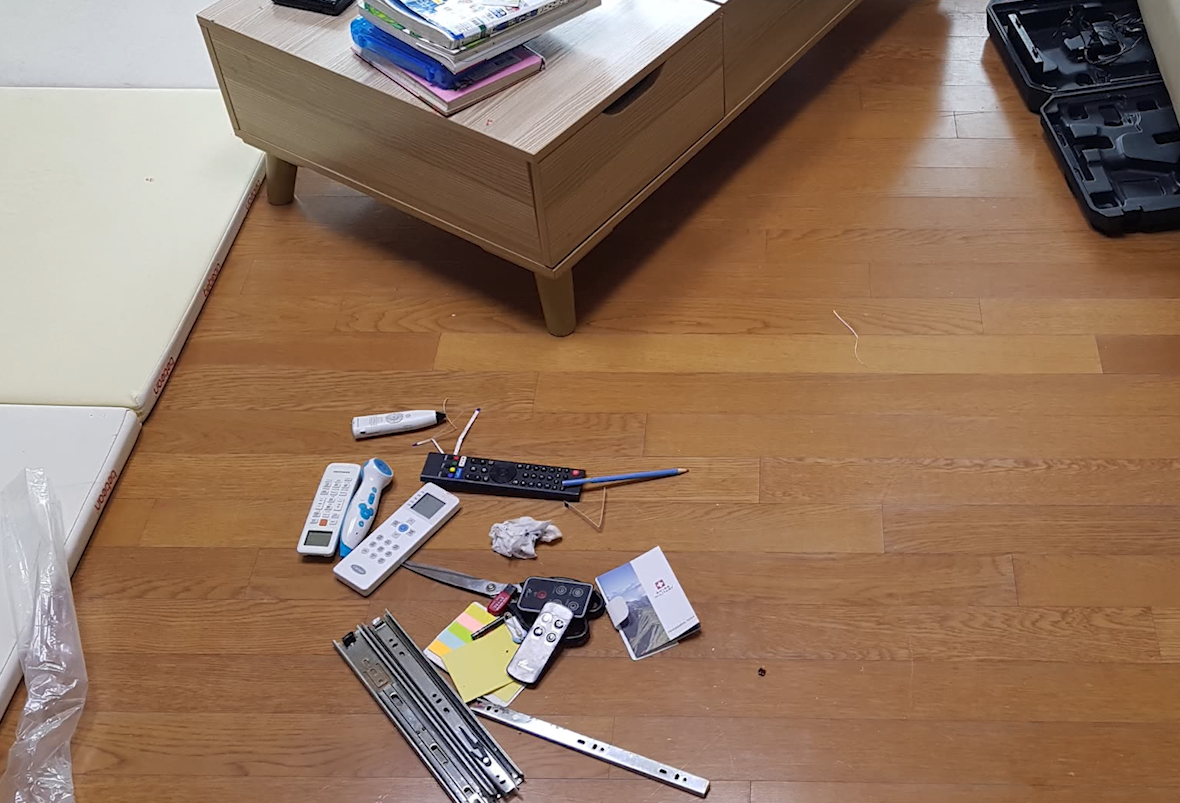

원래는 소파테이블의 서랍 레일만 교체하려고 했는데,
일이 커졌다.

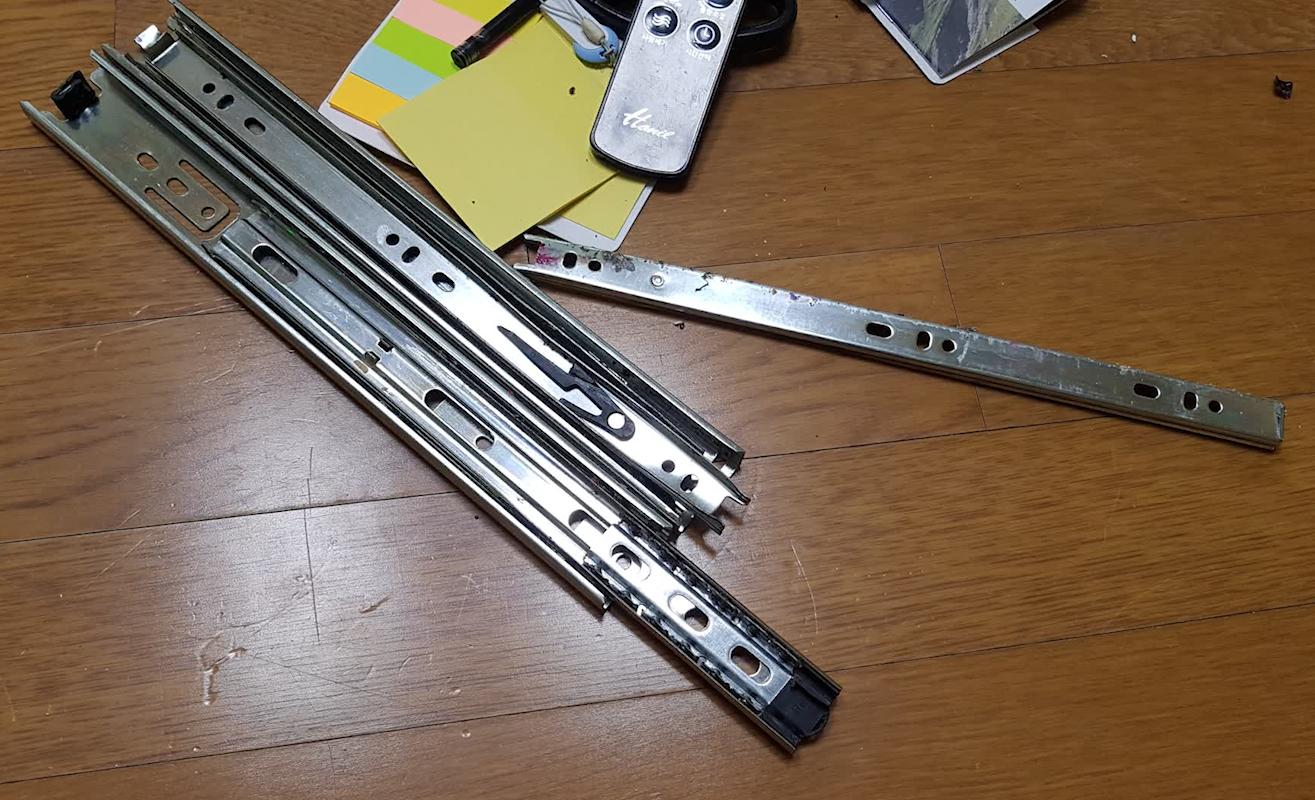

이 초저가의 레일을 떼어내고,
조금 더 비싼, 댐퍼레일로 교체해 주었다.



바꾸고 나니, 속이다 시원하다.
작동영상은 최하단의 영상을 참고하시길...



쎄게 밀어제껴도,
고장나지 않게, 끝에가서 부드럽게 닫힌다.



그런데, 수리를 하고나니, 뭔가가 떠올랐다.
자주 쓰는 얘들만 올려놓는 판을 만들면 좋겠다.

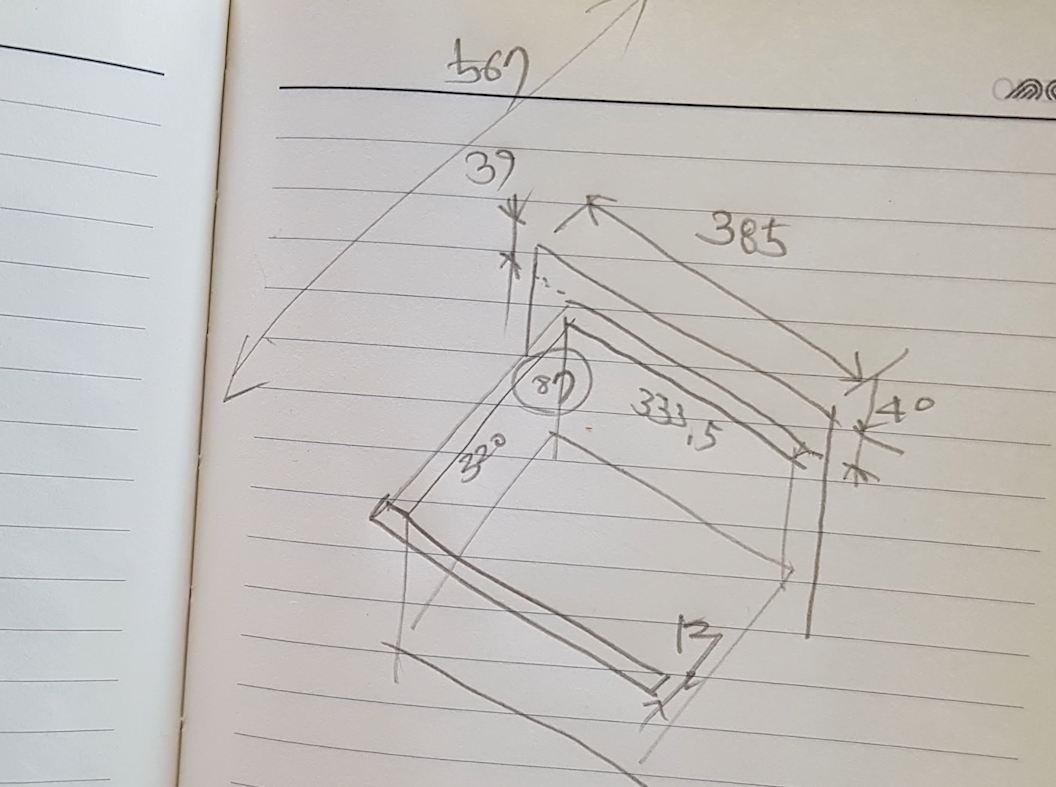

줄자로 대충의 치수를 측정하고,
메모로 남겼다.

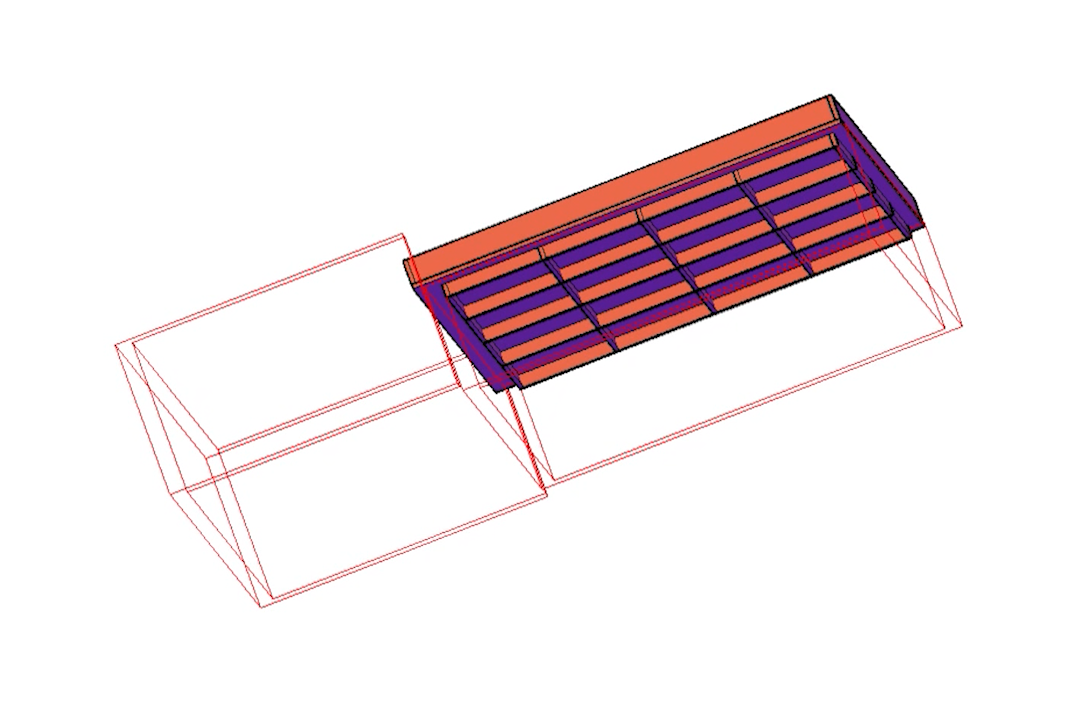

그걸 토대로, CAD에 3D 라인을 그려주었다.



그리고, 목적품인 리모콘거치대를 디자인 해봤다.

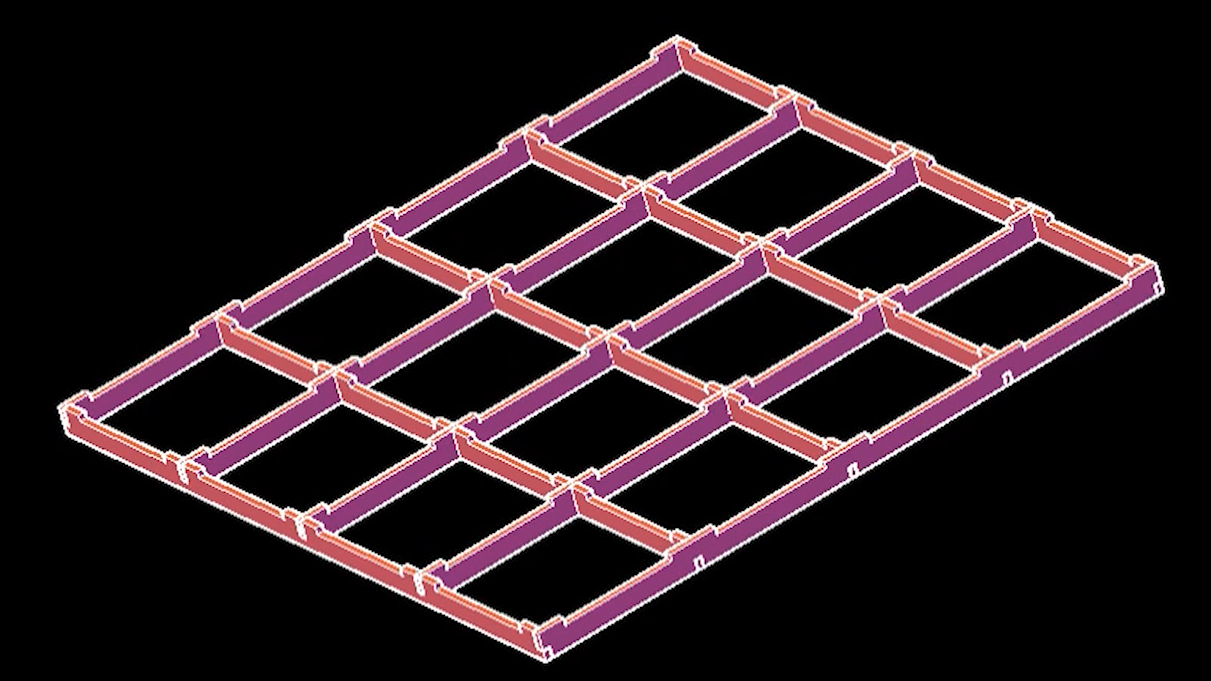

하부는 서랍에 꼭 들어가게끔 10mm 돌출시키고,
바닥판의 하중을 지지할 수 있도록, 격자형으로 디자인 했다.



디자인이 끝났으니,
조립작업을 할 수 있도록, 제작도면을 그리기 시작했다.

나는 접착재로만 붙일 예정이라,
짜맞춤 위주로 설계를 해 나갔다.

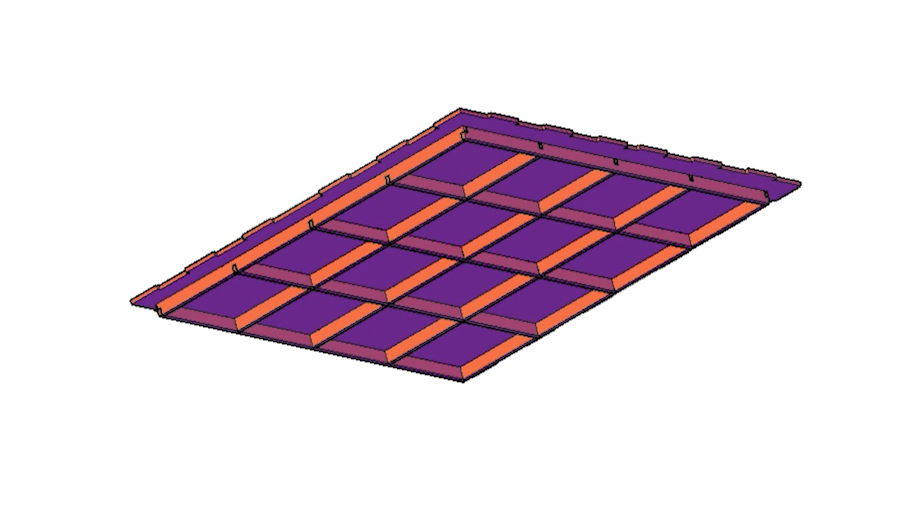

하부 구조에 맞게,
바닥판에도 구멍을 내 주었다.



꼭 끼워들어가게,
빈틈을 확인해 주었는데,
문제가 없었다.

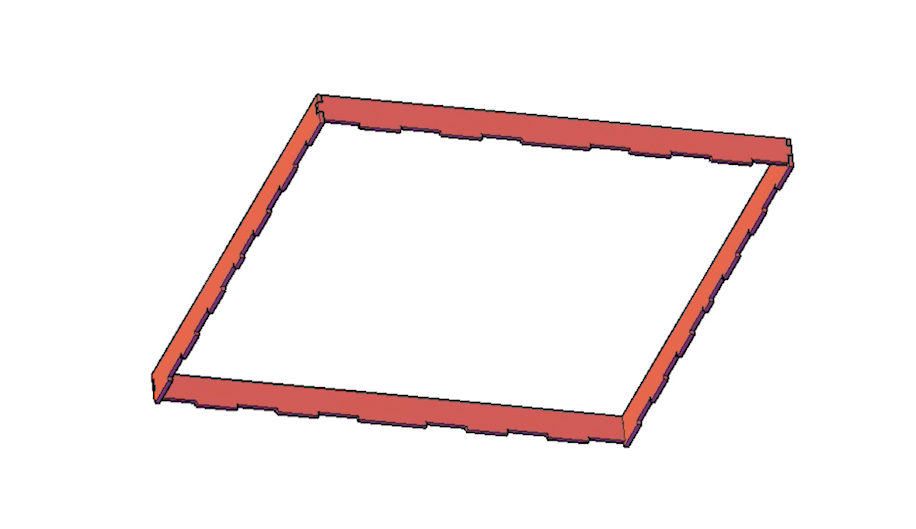

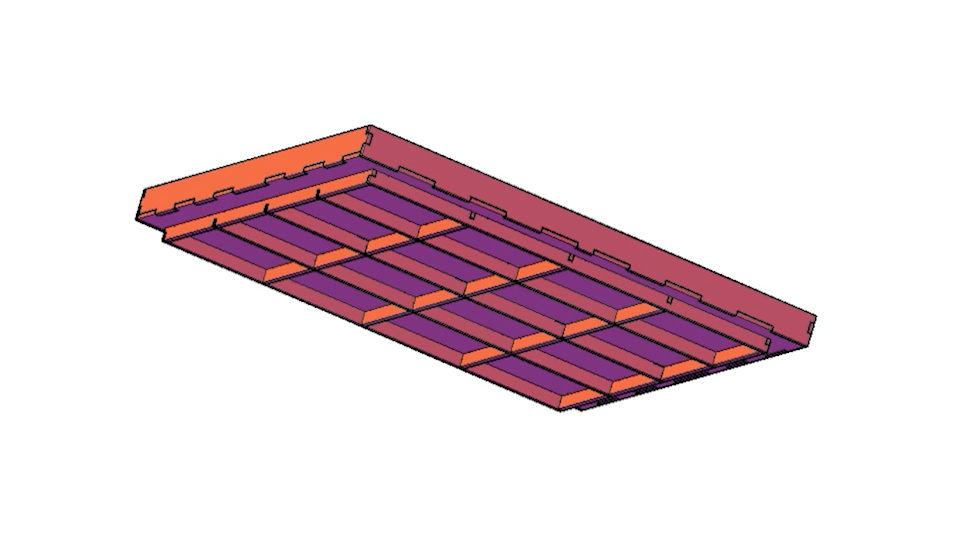

상부 테두리바도 마저 구상을 끝냈다.



완성하면, 위 그림처럼 짜맞춤이 되리라.



디자인을 끝내고,

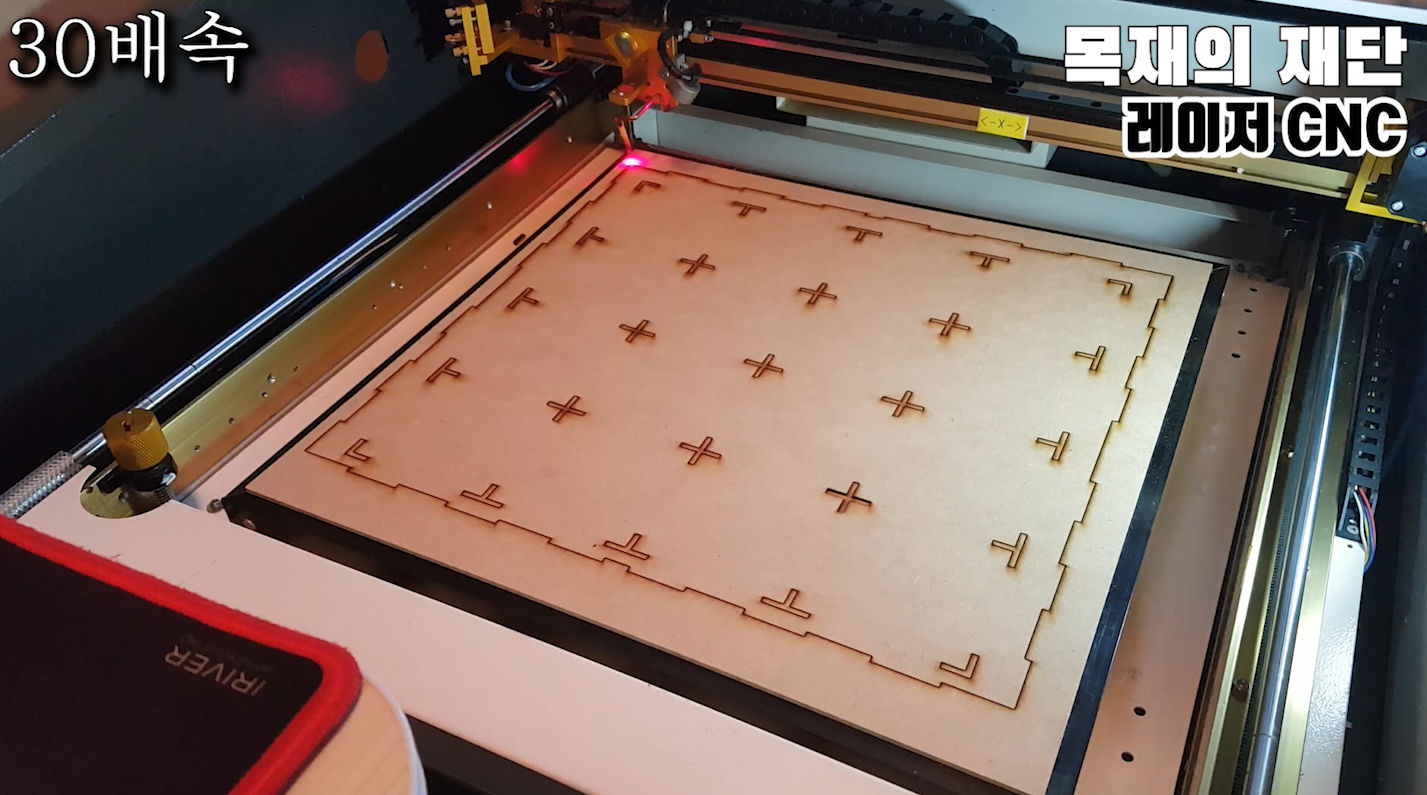

레이저CNC로 재단을 했다.



넓이 400mm x 400mm,
두께 3mm의
MDF를 2판 잘라 주었다.



그리고, 조립 준비.
커터칼, 목공본드, 순간접착제.



먼저 레이저CNC의 절단부분중에,
깔끔하지 않은 부분을 정리해 준다.



다음부터는 순간접착제와 목공본드로 붙여나가면 된다.



목공본드가 장기적으로 붙여줄거고,
순간접착제는 목공본드가 굳을 때까지만 잘 버텨주면 된다.



하부구조를 다 붙였다.



상부구조도 다 붙이니까.



완성이다.



그 위에 가장 비싼 실리콘판을 잘라서 올려주었다.
서랍을 미닫을 때, 리모컨들이 움직이지 않도록 잡아줄 예정이다.

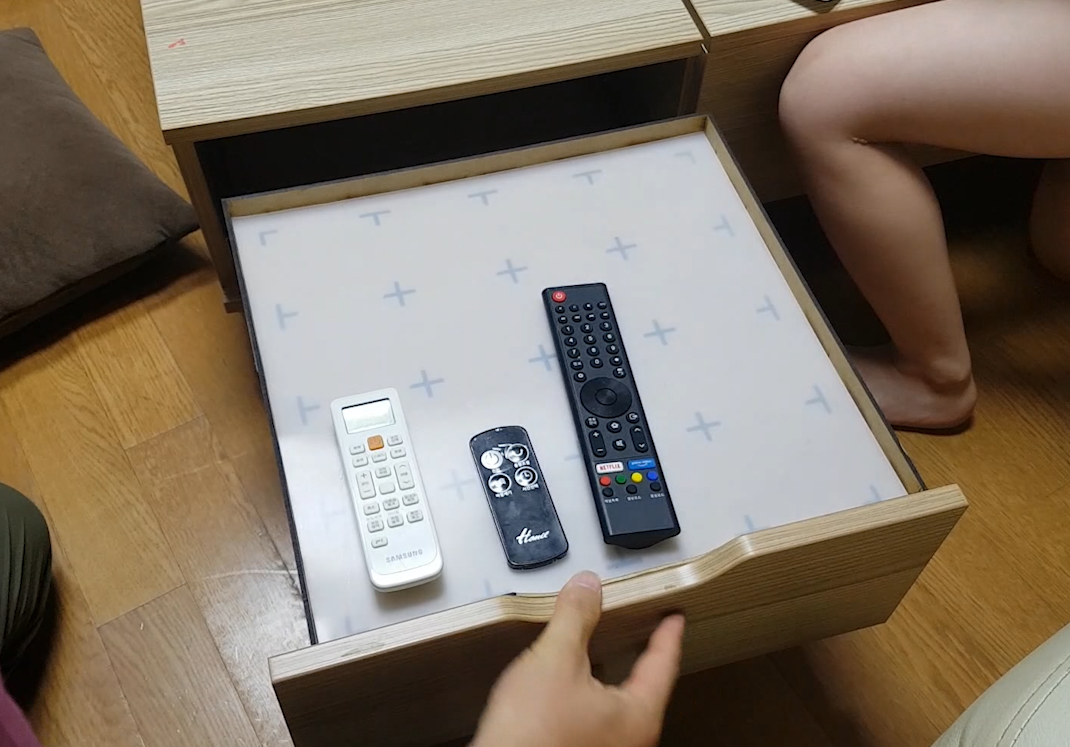

완성!

총 제작비: 6,000원
재료: MDF 판 2개 = 1000원, 실리콘판 5000원

영상도 만들었으니, 감상 부탁드려요~^^
