[국비지원 목공 교육 #7-6] 7일차 현치도 작성 - 수직선 그리기

인테리어 필름 교육 - 7일차 표지

[요약]
1. 수직선 그리기 요령
2. 수직선 그리기


1. 수직선 그리기 요령

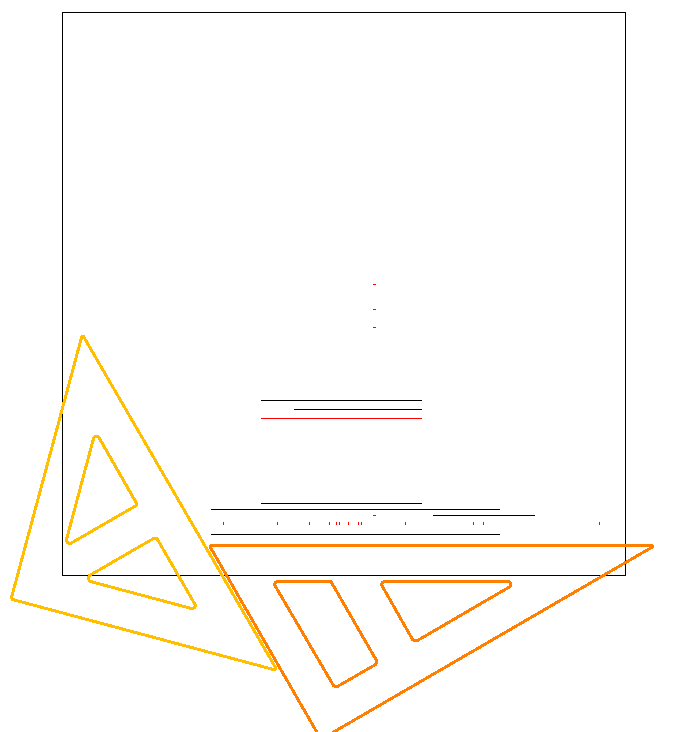

수직 치수점 들이 찍혀있고,
수평선들이 그어져 있다.

수평선을 그릴 때 사용한 삼각자를
그대로 유지하여, 직각을 잘 잡아서,
수직선을 그리자.

2. 수직선 그리기

수평선을 그리고 난 다음,

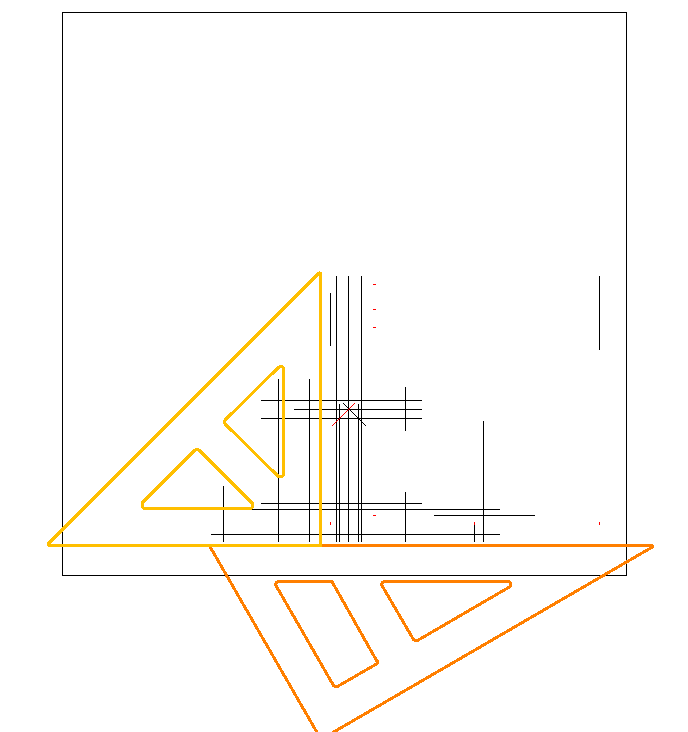

삼각자를 절대 풀지 말고, 그대로 이용하자.

선을 그었던 30도 삼각자를,
수직점 0 에서 아래 10mm지점에서 두 무릎으로 잡아준다.

수직선을 긋기 위해서,

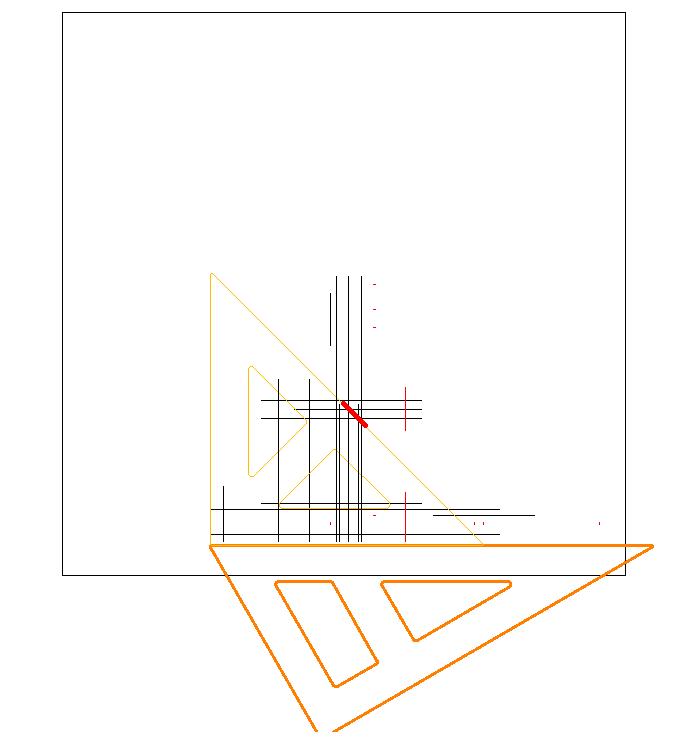

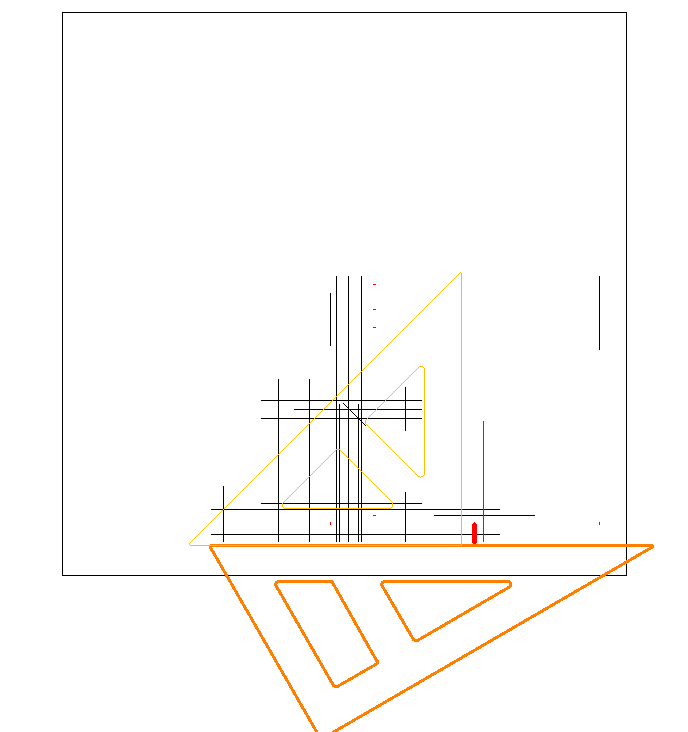

30도 삼각자 위에, 45도 삼각자를 그림처럼 올린다.

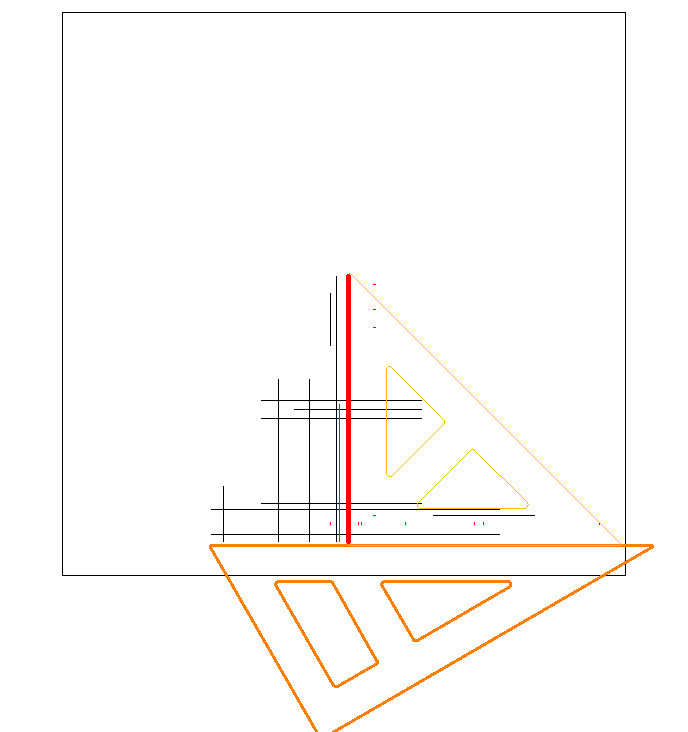

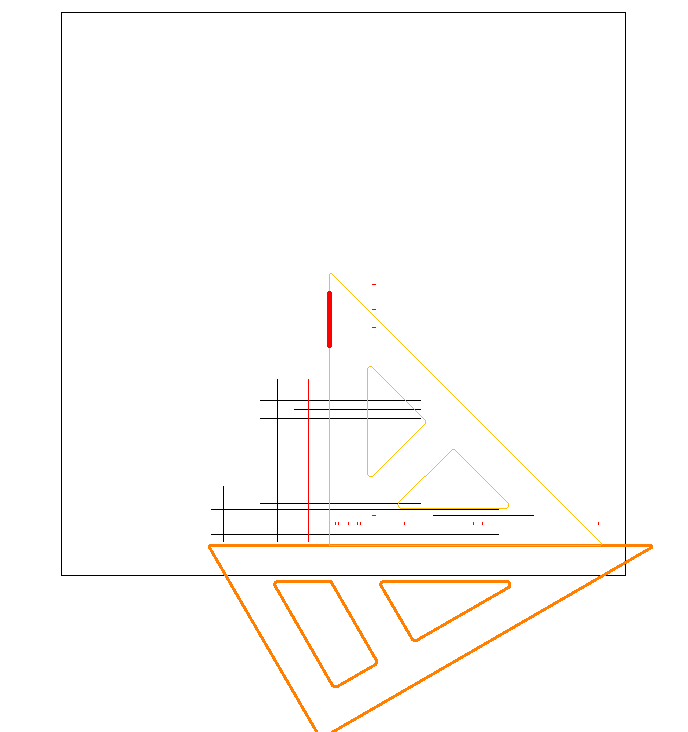

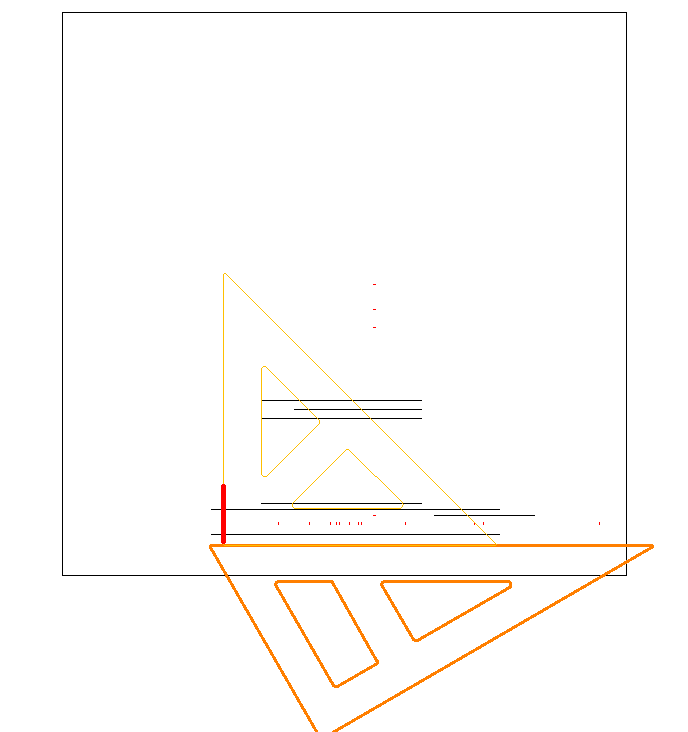

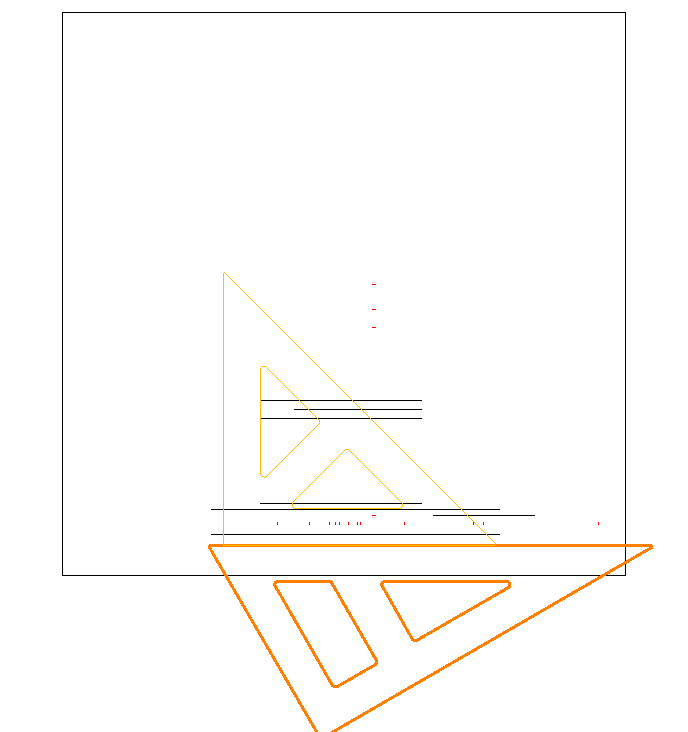

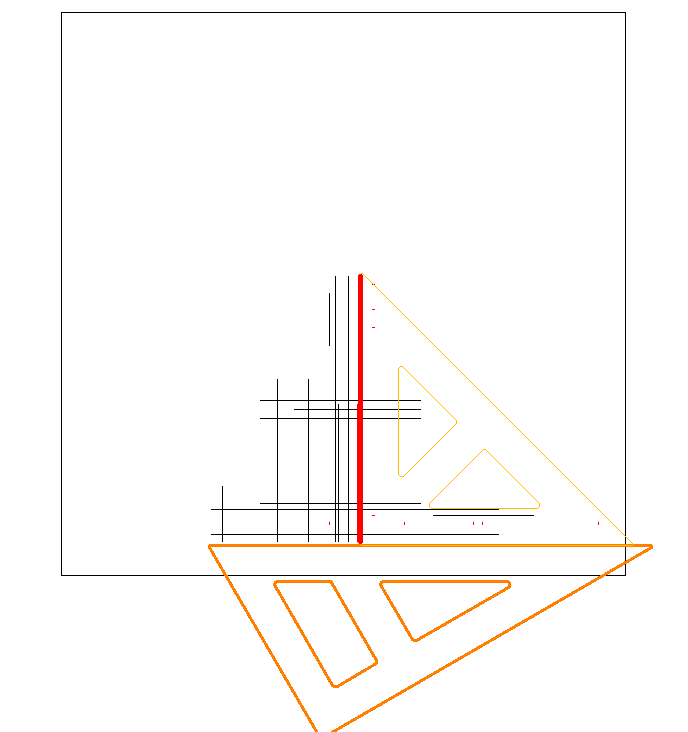

수평 치수점 '0'점 부터 그린다.

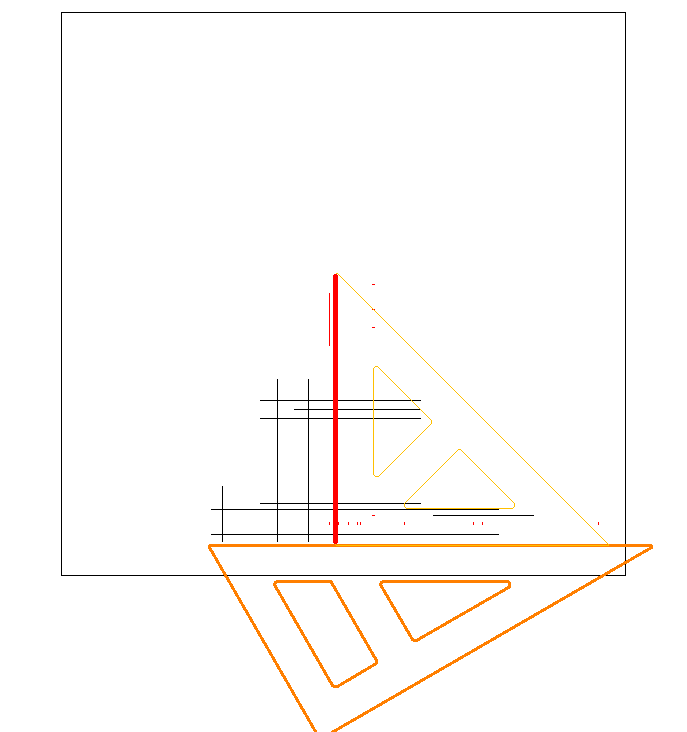

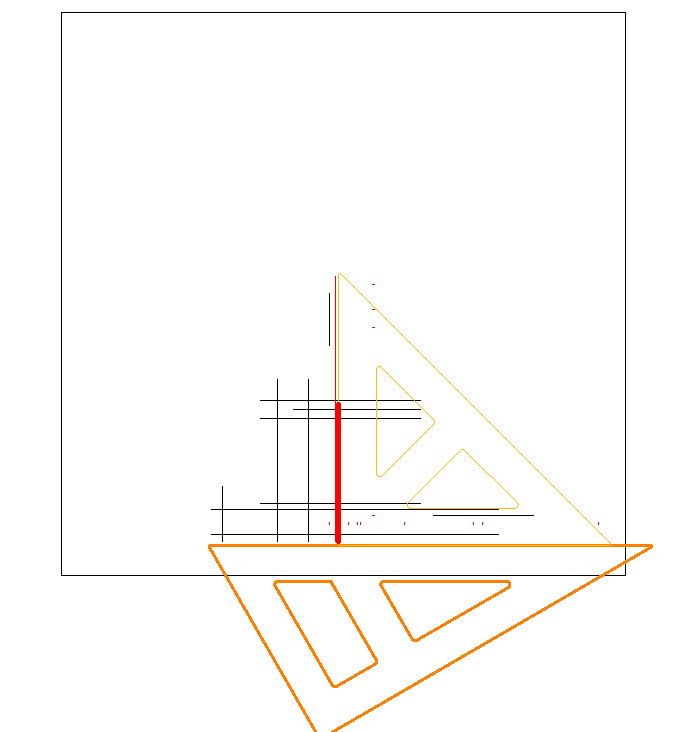

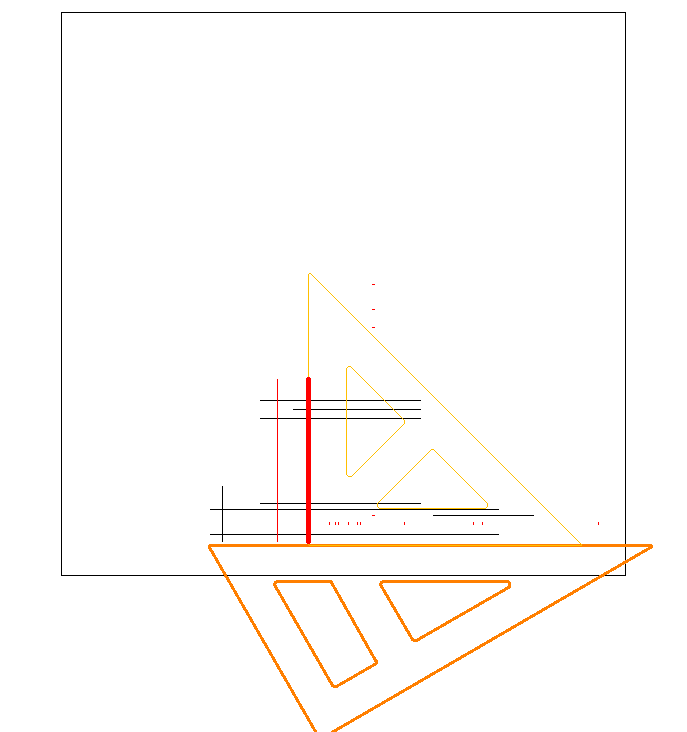

다음 87 라인 긋기.

137,
E2의 우측부.

170,
나중에 B부재의 장부를 맞출 곳이므로,
최상부에 조금만 그어주면 된다.

180,
A2 부재의 죄측부.

185,
F 부재의 좌측부.

200,
센터 라인.

215,
F 부재의 우측.

220,
A2 부재의 우측.

290,
G 와 E1 부재의 우측부.

F 와 G 부재의 교차부.

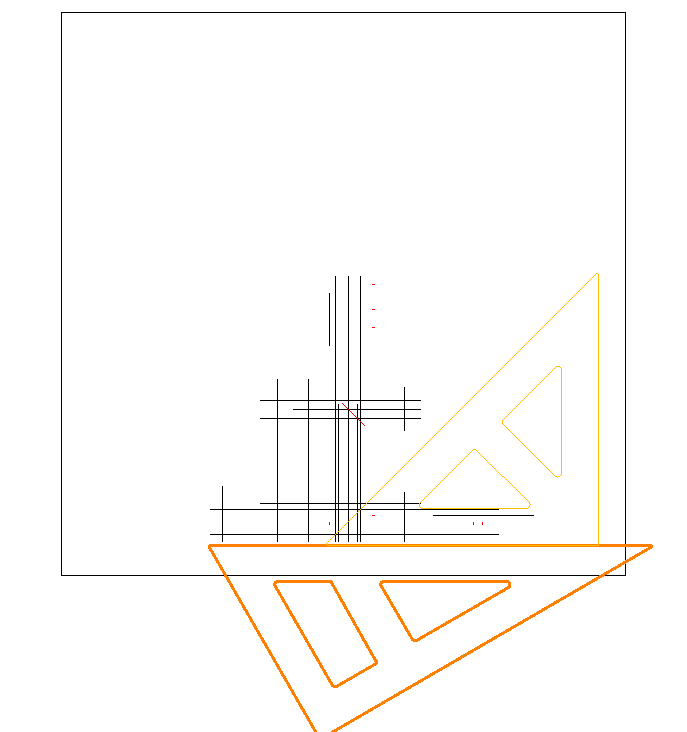

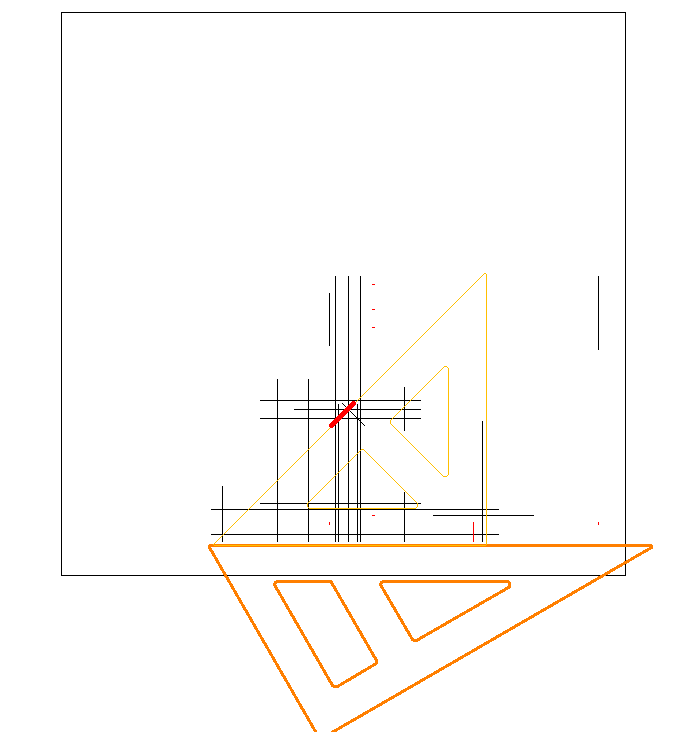

45도 삼각자를 다 사용했으니,
뒤집어 주자.

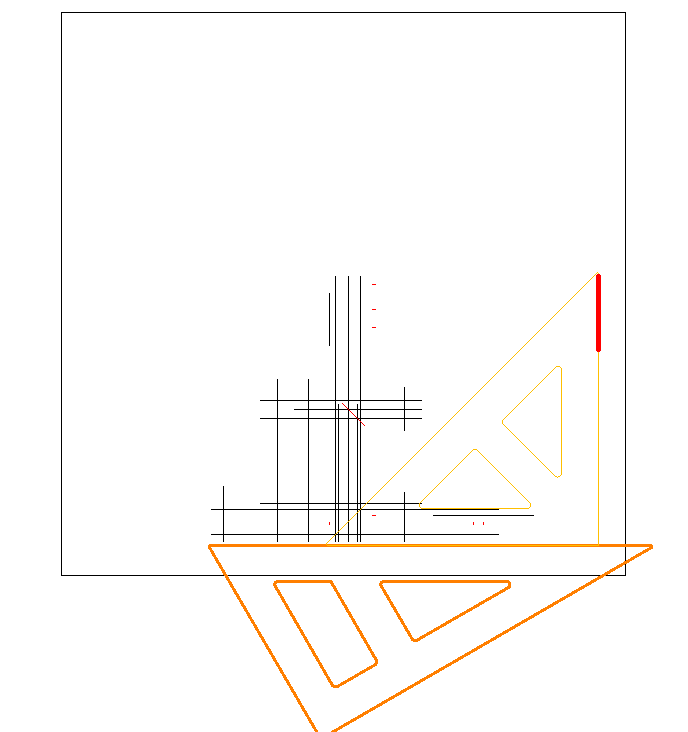

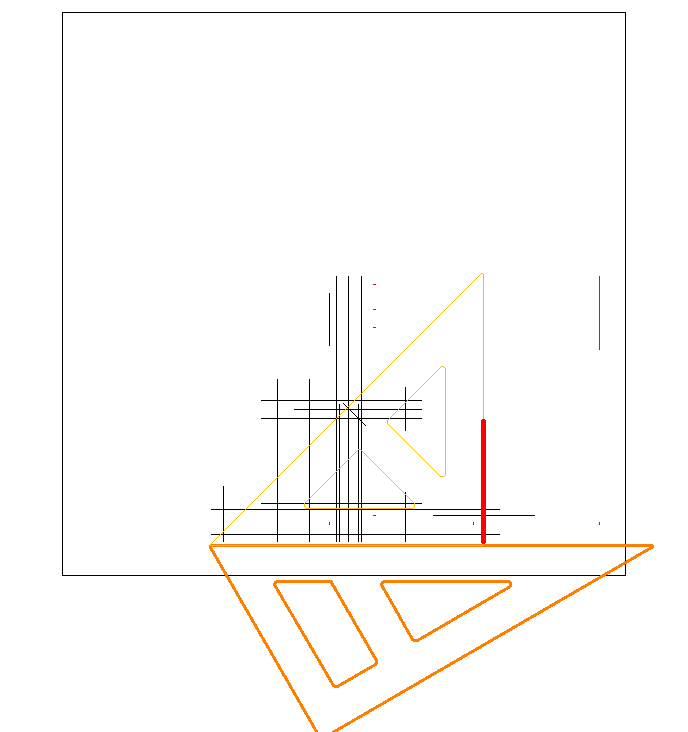

뒤집어진 44도 삼각자로 마저 수직선을 긋자.

600, B 부재의 끝단부.

415,
측면도에서 G 부재의 상단부.

400,
A2 부재의 우측 끝단.

F 와 G 부재의 교차점 마무리.

상부 수평선을 마무리하러 가기위해,
삼각자 세팅준비를 한다.

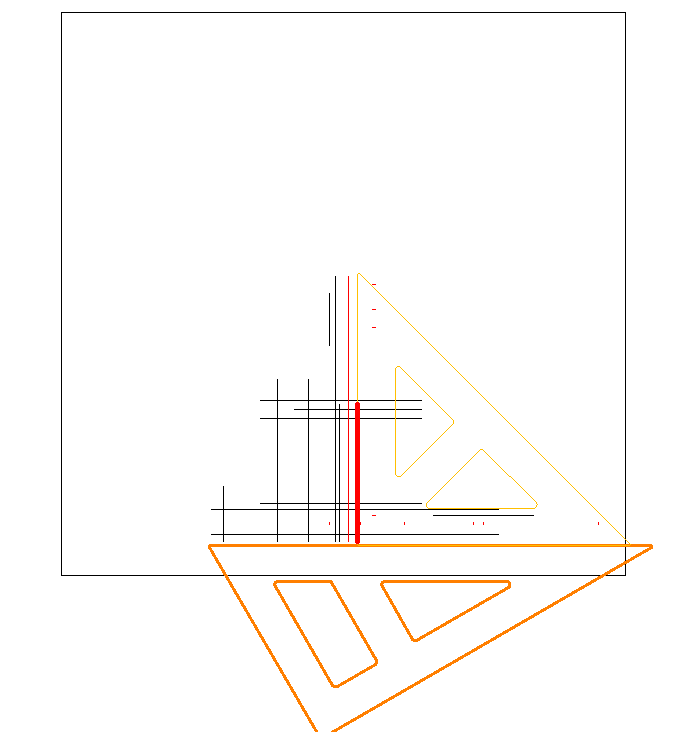

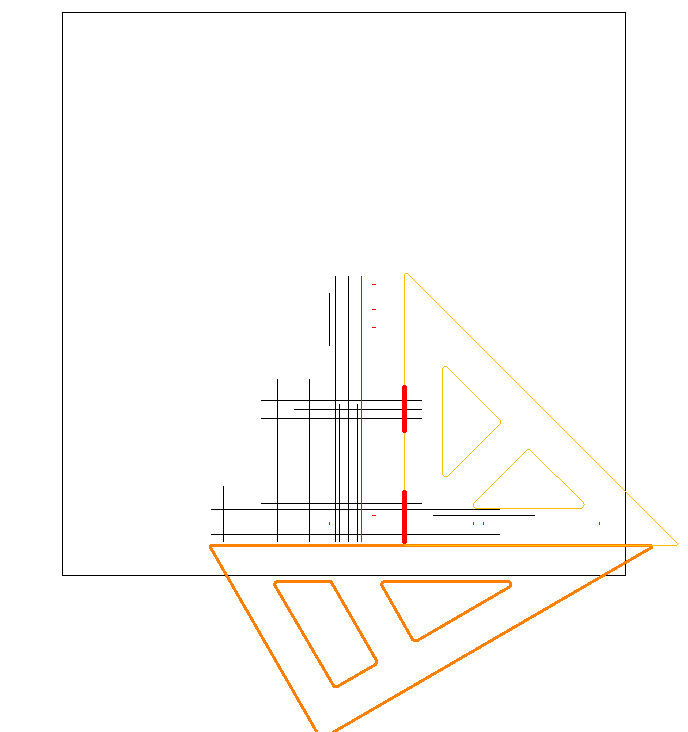

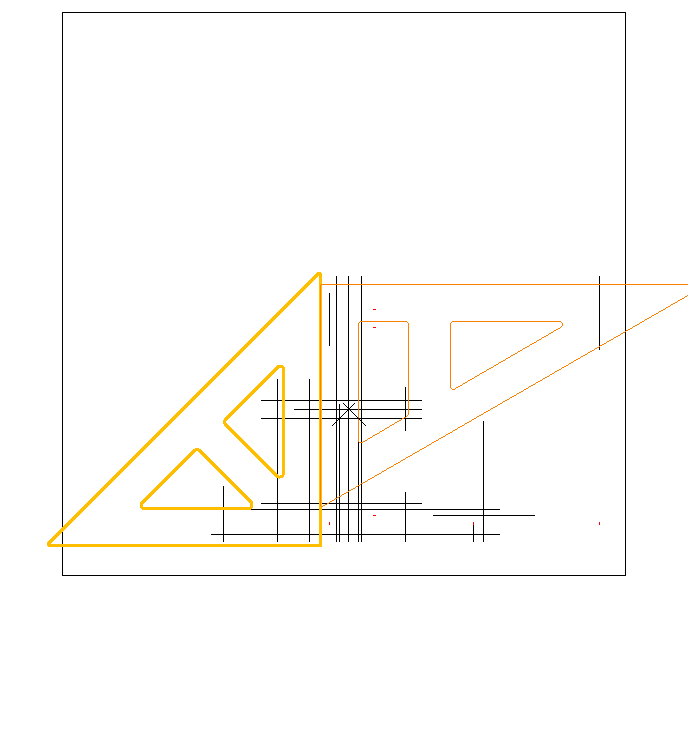

45도 삼각자를 센터선에서 40mm 좌측에 위치시키고, 고정 시키자.

다음 단계는 이렇게 자를 놓을 예정.

[링크] 현치도 대각선 연결
